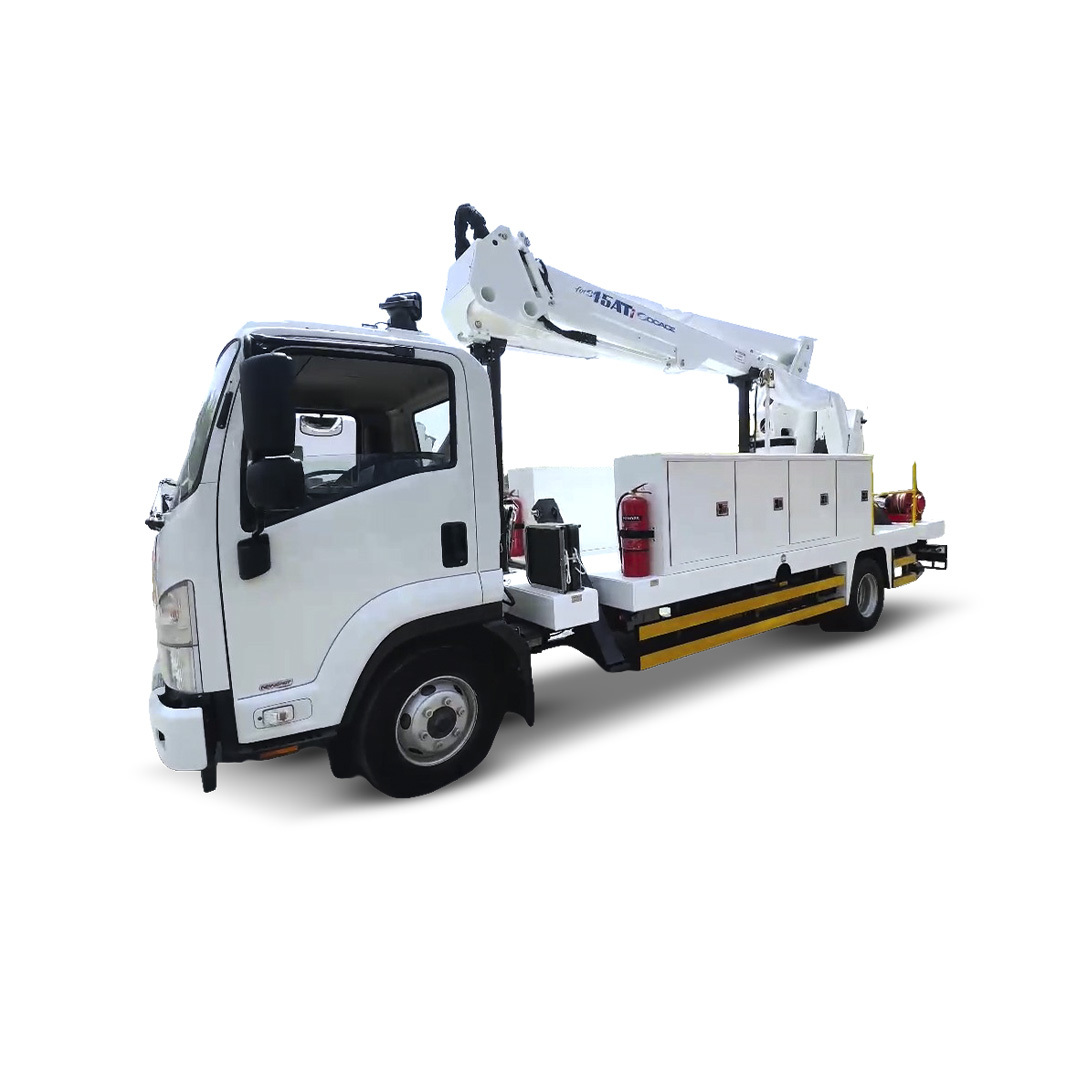

Plataforma aérea articulada telescópica ForSte 15 ATi

Plataforma aérea articulada telescópica ForSte 15 ATi
max altura trabajo 1
MÁX. ALTURA DE TRABAJO

15,0 m

rotacion torreta 2
ROTACIÓN TORRE

360º

stabilizzatori
ESTABILIZADORES

4 x A

altura cesta 4
ALTURA DE CESTA

13,5 m

dimensiones cesta 5
CESTA

0,7 x 0,7 x 1,1 m

controles 6
CONTROLES

Hidráulico

alcance lateral 7
ALCANCE LATERAL

7,0 m

cesta 8
CESTA

Fibra de vidro

pma 9
GVW

6.000 kg

carga cesta 10
CAPACIDAD DE CARGA

2 x 136 kg

rotacion cesta 11
ROTACIÓN CESTA

90º + 90º (OPCIONAL)

cabrestante 12
CABRESTANTE

No

Único e inovador

N

Diseño compacto

N

Nivelación mecánica

N

Equipamento ligero

N

Fácil mantenimiento

SOCAGE forSte 15 ATiPlataforma aérea articulada telescópica, con las siguientes características técnicas:

Torre de Soporte para Brazo

Fabricado en chapa de acero de alta calidad, está formado por un cuerpo principal curvado y refuerzos electrosoldados. La rotación viene dada por un conjunto base de tecnología europea con motor hidráulico y rotación infinita.

Grupo de barra de pantógrafo simple

El sistema de pantógrafo permite reducir el ancho de la instalación, una mejor distribución de las cargas, lo que permite superar obstáculos intermedios entre el equipo y el área de trabajo. Las dos barras articuladas son los elementos de conexión entre la torre giratoria y el eslabón que soporta el brazo principal.

Boom operativo

Pluma telescópica en diseño tubular, con área de trabajo de -7 ° a + 75 ° con base horizontal. Todos los tubos hidráulicos están ubicados en el interior de la pluma, por lo que no existen elementos externos que puedan resultar dañados por impactos o colisiones contra obstáculos durante las distintas fases de trabajo. El acceso a ellos se facilita a través de una ventana en el enlace del pantógrafo.

Nivelación hidráulica

Sistema de nivelación de cesta mediante dos cilindros hidráulicos, sistema maestro esclavo con mando de corrección en cesta y torre.

Canasta para Operadores

Fabricado en fibra de vidrio con dimensiones 0,7 x 0,7 x 1,1 m completo con revestimiento aislante y escalones para un mejor acceso.

Comandos

Cesta con 2 distribuidores hidráulicos para mover el equipo, una válvula hidráulica de emergencia y un mando de herramienta con doble regulación de presión, 175BAR en la máquina y 140BAR en la herramienta. Torre con distribuidor de 5 vías y desviador / control de emergencia.

Panel de control

Sistema de radio para arranque y parada, aceleración y desaceleración.

EQUIPAMIENTO DE SERIE

caracteristiche tecniche

CARACTERÍSTICAS TÉCNICAS

  • Altura máxima de trabajo*: 15 metros
  • Altura de la base de la cesta*: 13,5 metros
  • Alcance lateral máximo*: 7 metros
  • Capacidad de la cesta: 2 x 136 Kg
  • Tipo de Cesta: Fibra de vidro
  • Aislamiento de “C” 46Kv – “B” 69Kv
  • Controles hidráulicos proporcionales
  • Rotación de torre de 360° (rotación infinita)
  • Rotación de cesta 90º + 90º (OPCIONAL)
  • Estabilizadores delanteros: 4 x A
  • PTB mínimo: 6T
  • Entre eje mínimo: 4 metros
  • Color sobrecarga: Blanco RAL 9016 + Azul RAL 9005

(*) Depende del vehículo en el que se realiza el montaje.

sicurezza

DISPOSITIVOS DE SEGURIDAD

  • Botones de parada de emergencia
  • Bomba manual de descenso de emergencia
  • Válvulas de cierre con bridas en todos los cilindros
  • Válvulas de máxima presión en el sistema hidráulico
  • Protecciones térmicas sobre el sistema eléctrico
  • Cabrestantes para cinturones de seguridad en la canasta
  • Controles remotos en la canasta de control de encendido / apagado y aceleración / desaceleración del vehículo
