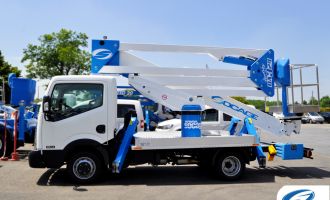

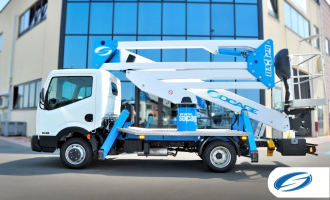

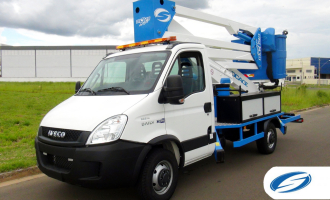

Plataforma aérea articulada doble con brazo bitelescópico DA324 ForSte

Plataforma aérea dupla articulada DA324 ForSte
max altura trabajo 1
MÁX. ALTURA DE TRABAJO

24,00 m

rotacion torreta 2
ROTACIÓN TORRE

360º

stabilizzatori
ESTABILIZADORES

A+A

altura cesta 4
ALTURA DE CESTA

22,00 m

dimensiones cesta 5
CESTA

1,4 x 0,7 x 1,1 m

controles 6
CONTROLES

Hidráulico

alcance lateral 7
ALCANCE LATERAL

11,00 m

cesta 8
CESTA

Alumínio

pma 9
GVW

4 ton

carga cesta 10
CAPACIDAD DE CARGA

225 kg

rotacion cesta 11
ROTACIÓN CESTA

90º + 90º

cabrestante 12
CABRESTANTE

No

La articulada más completa

N

Gran alcance lateral

N

La articulada más alta en 4 Tn

N

Funcionamiento fluido y preciso

Presentamos la plataforma aérea articulada doble con brazo bitelescópico SOCAGE DA324 ForSte. Estructura de acero de alta calidad Sobre el chasis se encuentra la base que soporta la estructura.

Torre de auge

Fabricado en chapa de acero de alta calidad, consta de un cuerpo principal plegado y refuerzos electrosoldados. Se instala en la base que soporta la parte aérea. La rotación de la plataforma aérea está garantizada por el conjunto base, motor hidráulico y tornillo sin fin, con un máximo de 7 vueltas en cada sentido de rotación.

Grupo de barra de pantógrafo doble

El grupo permite una reducción en el ancho de la instalación, una distribución de cargas estabilizadoras permite superar obstáculos entre el equipo y el área de trabajo. Las dos barras articuladas son los elementos de conexión entre la torre giratoria y el brazo telescópico principal.

Boom operativo

Pluma en diseño tubular, con un área de trabajo de -25° a + 70° con una base horizontal. Todos los conductores eléctricos y tubos hidráulicos están ubicados en el interior de la pluma, por lo que no existen elementos externos que puedan resultar dañados por impactos o colisiones con obstáculos durante las distintas fases de trabajo.

Nivelación de la cesta

Sistema de nivelación hidráulica del mástil / cilindro esclavo. Como se solicita en la norma.

Comandos

Mandos totalmente hidráulicos, situados en la base y en la cesta, Horómetro eléctrico en la cabina del vehículo.

Fuente de alimentación de la instalación hidráulica

Fuente de alimentación con bomba hidráulica acoplada a la toma de fuerza del camión (o con embrague electromagnético), con mando en cabina, con LED luminoso para su inserción en la correspondiente caja ubicada en el panel del vehículo. En caso de falta de predisposición para la inserción de la toma de fuerza en el vehículo, es posible instalar un grupo autónomo con motor térmico (con potencia gasolina o diésel) o motor eléctrico 230 V-50 Hz y respectiva bomba hidráulica ( Según pedido, es posible suministrar el generador de corriente de gasolina / diésel adecuado 220V-0Hz-3kW).

EQUIPAMIENTO DE SERIE

caracteristiche tecniche

CARACTERÍSTICAS TÉCNICAS

  • Altura máxima de trabajo*: 24 metros
  • Altura de la base de la cesta*: 22 metros
  • Alcance lateral máximo*: 11 metros
  • Rotación de torre: 360°
  • Rotación de la cesta 90° + 90°
  • Capacidad cesta: 225 Kg
  • Tipo de Cesta: 1,4 x 0,7 x 1,1 m / Alumínio
  • Tomacorriente: 110 ou 220 V
  • Controles hidráulicos proporcionales
  • Estabilizadores anteriores: A
  • Estabilizadores posteriores: A
  • PTB mínimo: 4 T
  • Color sobrecarga: Blanco RAL 9016 + Azul RAL 9005

(*) Depende del vehículo en el que se realiza el montaje.

sicurezza

DISPOSITIVOS DE SEGURIDAD

  • Botones de parada de emergencia
  • Bomba manual de descenso de emergencia
  • Controles manuales para descenso de emergencia
  • Comando de parada de emergencia
  • Control de canasta equipado con bocina y parada de arranque del motor del vehículo
  • Comando de estabilización, cumpliendo NR 12 y 18
  • Válvulas de máxima presión en el sistema hidráulico
  • Válvula de cierre protegida
  • Válvula de cierre blindada en todos los cilindros
  • Protecciones térmicas sobre el sistema eléctrico
  • Cabrestantes para cinturones de seguridad en la canasta
  • Sistema anticolisión de cabina en la plataforma de trabajo
  • Protección térmica en instalación eléctrica
  • Bloqueo del brazo con el equipo no estabilizado
  • Inclinómetro electrónico con bloqueo de brazo fuera de nivelación
  • Estabilizadores / brazo entrelazados
  • Caja de herramientas
