Plataforma aérea articulada A314 ForSte

Plataforma aérea articulada A314 ForSte
max altura trabajo 1
MÁX. ALTURA DE TRABAJO

13,7 m

rotacion torreta 2
ROTACIÓN TORRE

360º

stabilizzatori
ESTABILIZADORES

A + A

altura cesta 4
ALTURA DE CESTA

11,7 m

dimensiones cesta 5
CESTA

1,4 x 0,7 x 1,1 m

controles 6
CONTROLES

Hidráulico

alcance lateral 7
ALCANCE LATERAL

7,2 m

cesta 8
CESTA

Alumínio

pma 9
GVW

2.900 / 3.500 kg

carga cesta 10
CAPACIDAD DE CARGA

250 kg

rotacion cesta 11
ROTACIÓN CESTA

cabrestante 12
CABRESTANTE

No

Máximo rendimiento sobre pick up’s

N

Dimensiones compactas

N

Área de trabajo libre

N

Comportamiento y acabados todoterreno

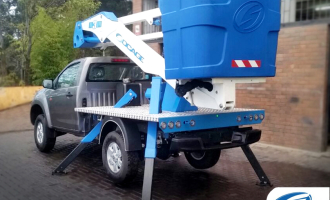

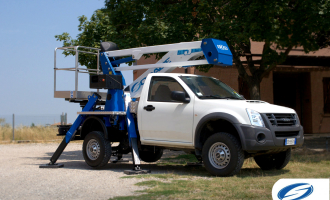

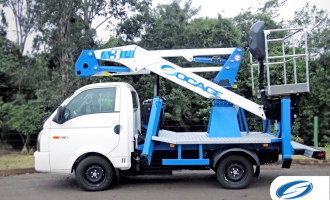

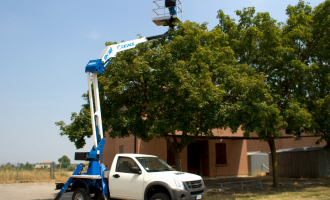

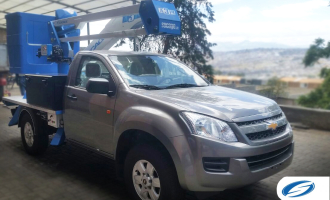

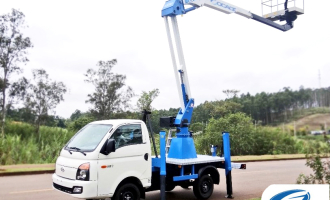

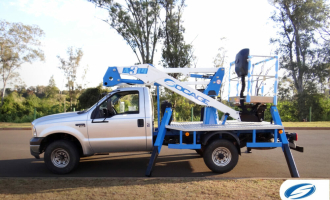

Presentamos la propuesta de la plataforma aérea articulada y con pluma telescópica SOCAGE A314 ForSte, fijada al chasis de vehículos con tracción 4×4, siempre que sean de cabina sencilla. Estructura de acero de alta calidad
Equipo apto para trabajos de iluminación.

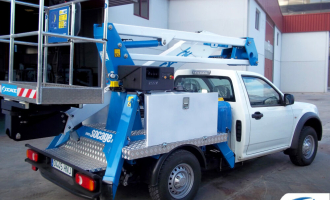

Bastidor auxiliar

Sobre el bastidor auxiliar se coloca el soporte para soportar la parte aérea – tubo delgado. Como acabado, se instala un pavimento de aluminio antideslizante, en versión rebajada, para facilitar las maniobras de carga y descarga de útiles.

Torre de auge

Consta de un cuerpo principal inclinado y refuerzos soldados. Instalado en el soporte giratorio del marco. La rotación está asegurada por la base de la estructura mediante un motor hidráulico y un tornillo sin fin. El colector hidráulico sin fin presente en la torre permite la rotación continua de la estructura en relación con el bastidor auxiliar.

Grupo Pantográfico

El grupo garantiza una plataforma aérea compacta, una distribución favorable de las cargas y permite superar obstáculos entre el equipo y la zona de trabajo. Las barras articuladas (superior e inferior) son los elementos de conexión entre la torre giratoria y el brazo telescópico principal.

Brazo del operador

Brazo telescópico con extensión y equilibrio fabricado con dos cilindros hidráulicos. La extensión y el retorno están hechos de un material plástico con un bajo coeficiente de fricción. El brazo tiene un rango de trabajo de -25 ° a + 70 ° grados con respecto a la línea del horizonte.

Portador de cable

Todos los conductores eléctricos e hidráulicos están alojados dentro de un portacables de plástico, que fluye dentro del brazo (junto con el cilindro de extensión del brazo), por lo que el brazo está completamente desprovisto de elementos externos, lo que puede promover la causa de colisiones con obstáculos durante las distintas fases de trabajo. Por lo tanto, la adopción del portacables le permite realizar rápidamente cualquier tipo de mantenimiento y / o reemplazo necesario, minimizando el tiempo de inactividad.

Nivelación de cesta

Sistema de nivelación hidráulico con doble cilindro, activado en paralelo con el cilindro de elevación del brazo, con posibilidad de una eventual recuperación manual, si es necesario, directamente con los mandos hidráulicos de la cesta.

Comandos

  • Estabilización: Los controles del estabilizador están ubicados en el lado derecho del vehículo, en una posición protegida, y están compuestos por un distribuidor hidráulico con 4 palancas (una para cada estabilizador). La bajada y subida de los estabilizadores se realiza controlando la respectiva palanca de dicho distribuidor.
  • Superestructura: mandos hidráulicos en doble estación, torre y cesto, realizados con válvulas hidráulicas y palancas protegidas contra manipulaciones accidentales.

Fuente de alimentación de la instalación hidráulica

Accionado por una bomba hidráulica acoplada a la toma de fuerza del camión, con control electrónico colocado en el panel del camión, equipado con una señal luminosa.

EQUIPAMIENTO DE SERIE

caracteristiche tecniche

CARACTERÍSTICAS TÉCNICAS

  • Altura máxima de trabajo*: 13,70 metros
  • Altura máxima de la cesta*: 11,70 metros
  • Alcance lateral máximo*: 6,50 metros
  • Rotación de cesta: 360°
  • Capacidad cesta: 225 Kg
  • Tipo de Cesta: 1.4 x 0.7 x 1.1 m / Alumínio
  • Controles hidráulicos proporcionales
  • Estabilizadores anteriores: A
  • Estabilizadores posteriores: H
  • PTB mínimo: 2,9 / 3,5 toneladas
  • Color sobrecarga: Blanco RAL 9016 + Azul RAL 9005

(*) Depende del vehículo en el que se realiza el montaje.

sicurezza

DISPOSITIVOS DE SEGURIDAD

  • Bomba manual de descenso de emergencia
  • Controles manuales para descenso de emergencia
  • Válvulas blindadas en todos los cilindros
  • Válvulas de máxima presión en el sistema hidráulico
  • Protección térmica en el sistema eléctrico
  • Estabilizadores / auge entrelazados
  • Luz giratoria magnética para cabina de vehículo
  • Ganchos para cinturones de seguridad en la canasta
  • Nivelación manual de la cesta (máquina cerrada)
  • Mando a distancia, desde la cesta, para accionar el motor y la bocina del vehículo
  • Cuatro (04) zapatas estabilizadoras, para camionetas PBT hasta 3000 Kg
